Raspberry pi pico を使う

mac-Thonnyで動かしてみる。


—

吾輩のmainPCはmac book air retina2019 なので、Thonny から。

—

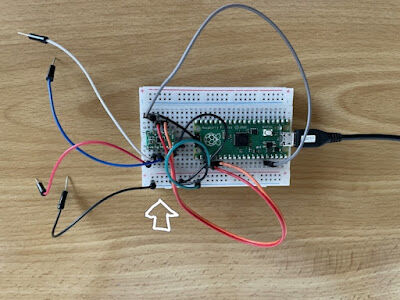

このように回路を：

pico

—–

ドライバ側は：

8835

vcc->3.3v

in1-> gpio18,

in2->gpio19,

mode->GND,

を使う。

例えば、forward & stop & reverse & stop, の繰り返しは：

以下のscript でokだった。

—-

from machine import Pin

import time

M1_PIN = 18

M2_PIN = 19

mot1 = Pin( M1_PIN, Pin.OUT )

mot2 = Pin( M2_PIN, Pin.OUT )

while True:

mot1.value( 1 )

mot2.value( 0 )

time.sleep( 200 )

mot1.value( 0 )

mot2.value( 0 )

time.sleep( 30 )

mot1.value( 0 )

mot2.value( 1 )

time.sleep( 200 )

mot1.value( 1 )

mot2.value( 1 )

time.sleep( 30 )

—–

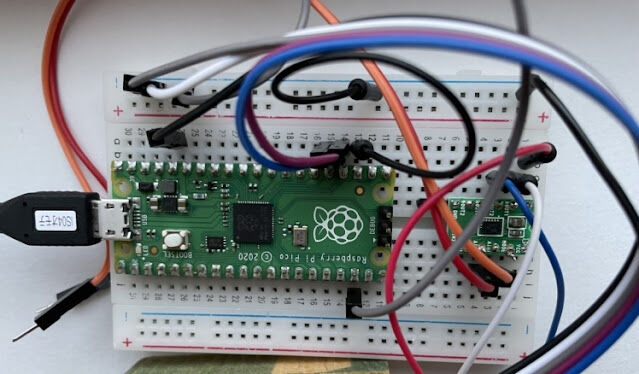

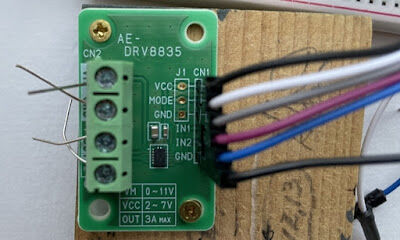

こっちのドライバDRV8835(矢印の部分)



-in, out-putでも同様にできた：

8835-2


—

わかりにくいのでまた、手書きを入れる。

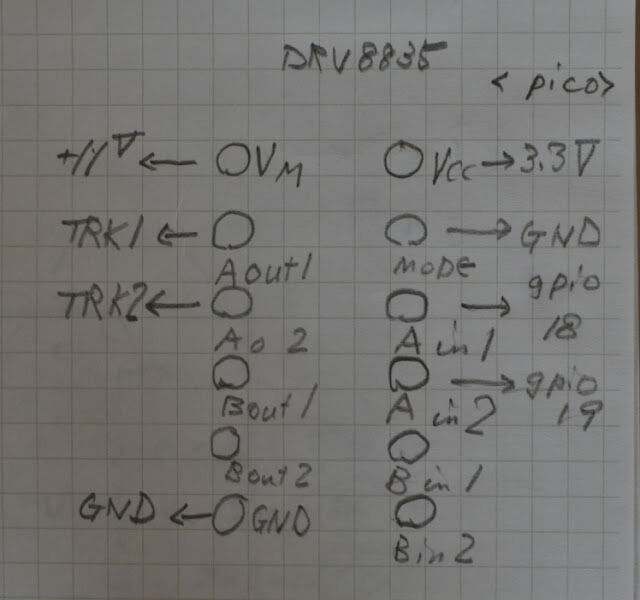

ドライブ側の回路図は；

8835回路


—–
